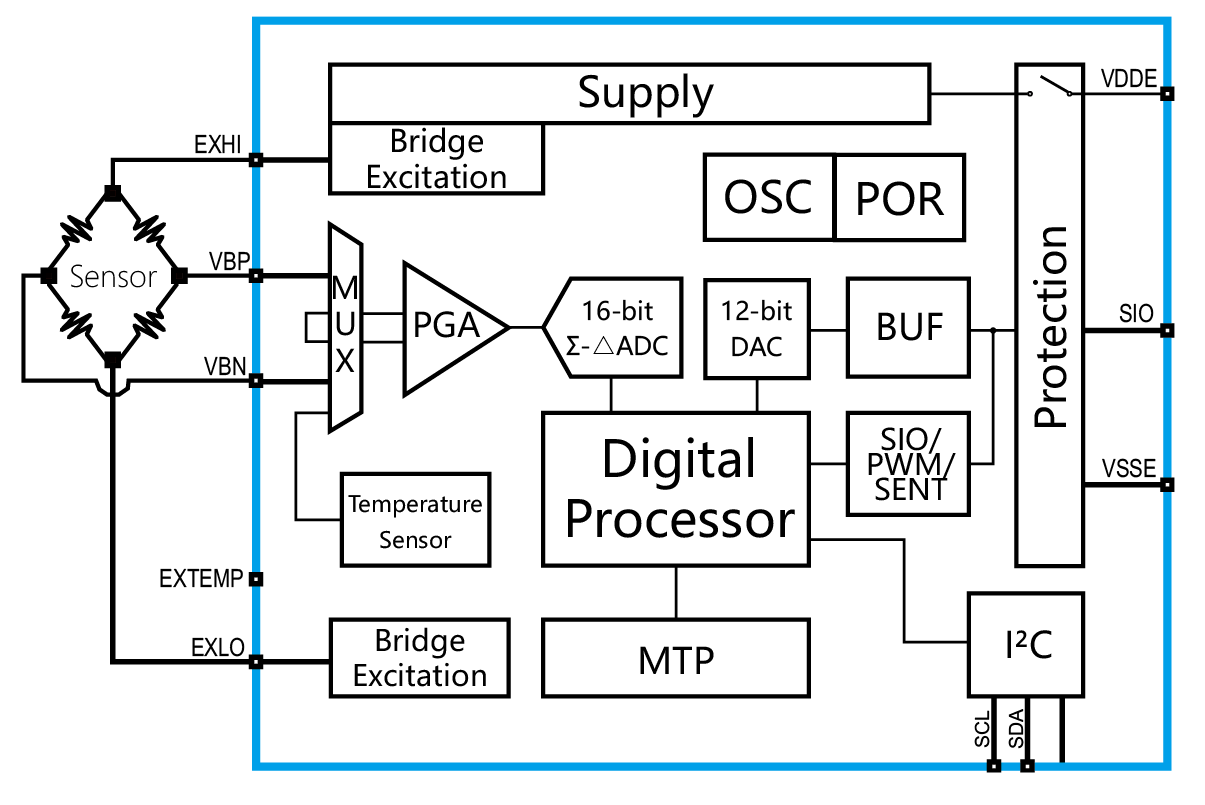

JHM1501是一款针对惠斯通电桥式传感器信号设计的具有数字补偿算法高精度信号调理电路，可对传感器信号的偏移、灵敏度、温漂和非线性同时进行补偿。补偿算法的校准系数保存在片上的MTP中。

JHM1501的可编程模拟前端电路性能可进行灵活的调整，以便适应几乎所有类型的桥式传感器输出信号范围和失调电压。对桥式传感器可以提供恒压或恒流的激励方式。内部集成的16—bit ADC可以将桥式传感器信号和温度信号数字化。温度的测量可以通过内置的温度传感器、外部桥式传感器自身的桥阻、外部的NTC电阻或二极管多种可选的方式来进行，测量的数字温度值的失调、灵敏度和非线性也可被补偿。

JHM1501集成了12-bit的DAC,在比例电压输出模式下通过缓冲器输出模拟电压。同时，也可以选择SENT协议输出数字脉冲，或输出PWM信号。相同的输出引脚也作为校准时的单线通信引脚以支持传感器三线制标准。JHM1501也支持自我诊断功能，能自动对桥式传感器、信号通路、电源和存储器的错误进行诊断并给予提示。

JHM1501支持电源过压保护、电源极性反接保护，输出短路保护功能，满足汽车与工业应用的要求。

• 符合AEC-Q100设计

• 16-bit高分辨率ADC

• 低噪声输入放大器

• 可配置的输入信号范围 ± 3 ~ ± 400 mV

• 输入信号失调补偿范围可达± 250% FS

• 数字补偿和功能配置保存在MTP中，可进行最多6次校准

• 支持多种SENT协议的配置

• 快速的测量周期，测量频率最高可达7.6kHz

• 单线通信协议进行传感器校准，支持标准三线制传感器

• 桥式传感器设计，无需外部的调节元件，提供恒压和恒流两种驱动方式

• 电源电压，并支持-40V / +40V过压保护和极性反接保护，支持输出短路保护

• 高准确度(数字输出时可达±0.1%FSO@-25~+85℃; ±0.25%FSO@-40 ~ +125℃)

• 支持自我诊断(BIST)，可检测桥式传感器连接、信号通路、电源、内部存储器的错误

• 数字化的补偿，可对传感器信号的偏移、灵敏度、温漂和非线性进行最高三阶的数字补偿

• 集成了信号带宽可配的数字低通滤波器，在低输入信号幅度的条件下提高信噪比

• 支持多种测温方式，片上温度传感器、外部桥阻测温、外部二极管或NTC电阻测温

• 支持模拟比例电压输出、SENT协议数字输出(SAE J2716, JAN2010)、PWM输出方式和I2C通信协议
